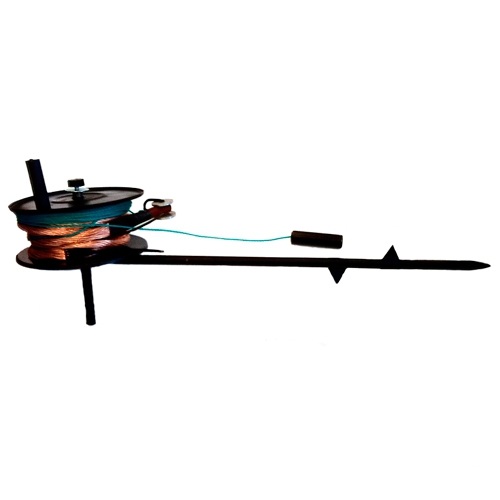

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Универсальные переносные заземления УНП-10ВЛ-Б — устройство для наброса на провода воздушных линий до 10кВ (барабанного типа)
Устройство для наброса на провода УНП-10ВЛ-Б создано для экстренного заземления воздушных линий до 10кВ посредством осуществления короткого замыкания между проводами ВЛ и заземляющим проводником, соединенным с землей.
Допустимый диапазон рабочих температур от -45°С до +40°С. Относительная влажность до 80% при 25°С.
| Параметр | Значение | ||
| УНП-10ВЛ-Б (сеч. 16/50мм2) | УНП-10ВЛ-Б (сеч. 25/50мм2) | УНП-10ВЛ-Б (сеч. 25/70мм2) | |
| Общие характеристики | |||
| Рабочее напряжение, кВ | 10 | ||
| Сечение активной части закоротки, мм2 | 50 | 70 | |
| Длина активной части закоротки, м | 4,5 | ||
| Длина заземляющей части закоротки, м | 15 | ||
| Сечение заземляющей части закоротки, мм2 | 16 | 25 | |
| Длина изолирующего фала, м | 25 | ||
| Диаметр изолирующего фала, мм2 | 4 | ||
| Длина заземляющего электрода, мм | 980 | ||
| Диаметр заземляющего электрода, мм | 18 | ||
| Масса грузика, кг | 0,4 | ||
| Масса устройства, не более, кг | 9 | ||
| Условия эксплуатации | |||
| Температура, °С | от -45 до +40 | ||
| Относительная влажность воздуха, %, не более | 80 при 25°С | ||
| № | Наименование | Количество |
| 1 | Устройство для наброса на провода воздушных линий до 10 кВ (барабанного типа) УНП-10ВЛ-Б в выбранном исполнении | 1 |
| Артикул: | Наименование: | Цена: | |||
| 1. | 103623 |  | УНП-10ВЛ-Б (сеч. 16/50мм²)
| 25 680 Р | |
| 2. | 103624 |  | УНП-10ВЛ-Б (сеч. 25/50мм²)
| 29 280 Р | |
| 3. | 103625 |  | УНП-10ВЛ-Б (сеч. 25/70мм²)
| 31 200 Р |
