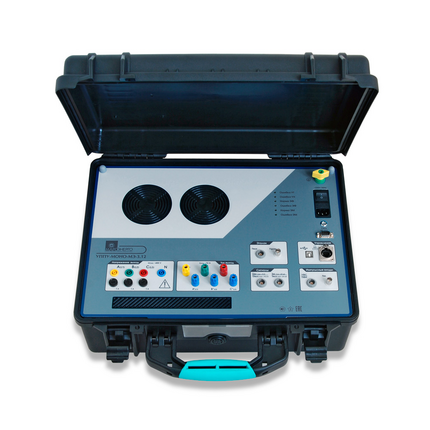

Компактная переносная поверочная установка УППУ-МОНО-МЭ-3.12 для поверки и калибровки интеллектуальных счетчиков электроэнергии и измерительных преобразователей.
Объединяет в одном корпусе три прибора: эталонный счетчик, источник тока и напряжения и измеритель-калибратор/калькулятор погрешности.
Класс точности: 0,05.
УППУ-МОНО-МЭ-3.12-300-60/30-П — установка переносная в виде моноблока, предназначена для калибровки и поверки на местах счетчиков электроэнергии классом точности 0,2; 0,2S и менее точных.
УППУ-МОНО-МЭ-3.12-300-60/30-П-К — модель с буквой "-К" также предназначена для калибровки и поверки на местах измерительных преобразователей в унифицированный сигнал постоянного тока и напряжения постоянного тока по ГОСТ 26.011, СИ постоянного тока и напряжения постоянного тока.
Установка УППУ-МОНО-МЭ-3.12 предназначена для поверки и калибровки:
Рис.1. Схема поверки
Рис.2. Схема поверки
УППУ-МОНО-МЭ-3.12 применяется для автоматизированной поверки и калибровки приборов в лабораторных условиях и на местах эксплуатации. С помощью ПО «МЭ-Сервис» автоматически формируются протоколы поверки, в том числе по ГОСТ ИСО/МЭК 17025–2009, включая в них данные об условиях окружающей среды.
.jpg)
Рис.3. Габаритные размеры УППУ-МОНО-МЭ-3.12
_2.jpg)
Достаточноодключить три разъема:
1 Ток
2 Напряжение
3 Телеметрия
И запустить управляющую программу «МЭ-Сервис» для автоматического формирования протокола проверки.
Параметры поверяемого счетчика заранее вносятся в базу данных программы.
| Параметр | Диапазон | Значение погрешности | |
| Эталонный счетчик | |||
| Напряжение Пределы: Uн = 60, 120, 240 В |
6...288 В | Относительная ±0,03 % + ∆ |
|
| Ток Пределы: Iн = 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10 А |
5 мА...12 А | Относительная ±0,03 % + ∆ |
|
| Частота | 40...70 Гц | Абсолютная ±0,002 Гц |
|
| Угол | -180°...+180° | Абсолютная ±0,03° |
|
| Коэффициент мощности | -0,1...+0,1 | Абсолютная ±0,005 |
|
| Мощность активная | 0,01Uн...1,5Uн 0,1Iн...1,5Iн |
Относительная ±0,05 % + ∆ |
|
| Источник сигналов | |||
| Параметр | Диапазон | Дискретность установки | Значение |
| Напряжение Пределы: Uн = 60/220 В Искажения Мощность на фазу (максимум) |
20...300 В | 0,01 В | ≤1 % 30 ВА |
| Ток Пределы: Iн = 1, 10 А Искажения Мощность на фазу (максимум) |
1 мА...12 А | 0,1 мА | ≤1 % 60 ВА |
| Частота | 45...70 Гц | 0,01 Гц | |
| Регулирование угла фазы | -180°...+180° | ±0,01° | |
| Спектр сигнала напряжения и тока Гармоники Интергармоники |
2...50 0,5...50,5 |
||
| Измеритель-калибратор | |||
| Параметр | Диапазон | Значение погрешности | |
| Входное постоянное | Относительная | ||
| Напряжение | -15...+15 В 0...15 В |
±0,03 % | |
| Ток | -7,5...+7,5 мА -30...30 мА |
±0,05 % | |
| Выходное постоянное | Абсолютная | ||
| Напряжение | -10,5...+10,5 В | ±0,002 В | |
| Ток | -24...+24 мА | ±0,005 мА | |
| Импульсный вход/выход | |||
| Параметр | Вход | Выход | |
| Уровень | 5...15 В | 5 В | |
| Частота (максимальная) | 36 кГц | 18 кГц | |
| Длительность | >14 мкс | 10 ± 2 мкс | |
| Постоянная | 1 ... 999 999 999 имп./(кВт·ч) | C = 144 · 108/(Iн · Uн) имп./(Вт·ч) | |
| Общие характеристики | |||
| Параметр | Значение | ||
| Потребляемая мощность по цепи переменного тока | не более 400 ВА | ||
| Электропитание от сети переменного тока | 195...253 В, 47...63 Гц |
||
| Диапазон рабочих температур | +10...+35 °С | ||
| Габаритные размеры (ШхВхГ) | 480х380х200 мм | ||
| Масса | не более 16 кг | ||
Примечание:
∆ — дополнительная погрешность.
| № | Наименование | Количество |
| 1 | Переносная поверочная установка УППУ-МОНО-МЭ-3.12-300-60/30-П | 1 |
| 2 | Кабель для связи по интерфейсу USB | 1 |
| 3 | Кабель Ethernet 2 м (RJ-45 – RJ-45) | 1 |
| 4 | Программное обеспечение "Энергоформа УППУ", "Энергоформа", "Калибровка генератора" на USB-drive | 1 |
| 5 | Кабель питания | 1 |
| 6 | Кабель напряжения УППУ | 4 |
| 7 | Кабель тока 3 (12 А) | 6 |
| 8 | Устройства фотосчитывающие УФС-Э и УФС-И (с держателем 1 штука) | 1 |
| 9 | Пульт формирования импульсов ПФИ | 1 |
| 10 | Кабель для подключения к входу "FВХ" | 1 |
| 11 | Упаковка | 1 |
| 12 | Руководство по эксплуатации | 1 |
| 13 | Формуляр | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток» |
| 2 | Фотосчитывающие устройства для поверки счетчиков с оптическим или индукционным выходами УФС-Э и УФС-И |
| 3 | Оптический адаптер AO-USB |
| 4 | Модуль коррекции времени МКВ-02Ц |
| 5 | Комплект токовых калиброванных катушек на 10, 20, 100, 200, 300 витков для поверки приборов с клещами КТ-1-300, КТ-3-100, КТ-3-10, КТ-3-20 |
| 6 | Измеритель параметров микроклимата |
