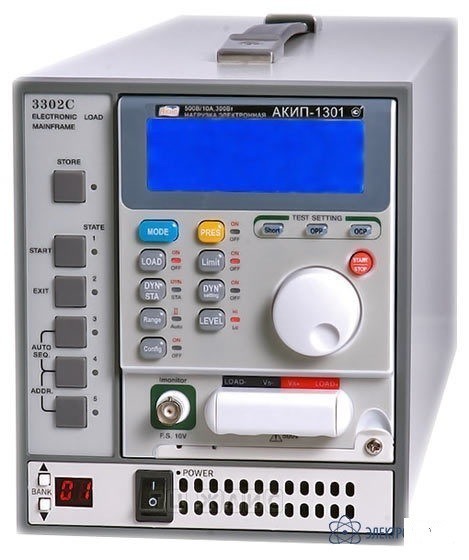

АКИП-1301 — модульная электронная нагрузка постоянного тока

АКИП-1301 — модульная электронная нагрузка постоянного тока
Артикул: 414011
Модель: АКИП-1301
Гарантия: 12 мес.
Госреестр РФ: 38205-08
Поверка приобретается отдельно: 3300 Р
Бренд: АКИП

Назначение нагрузки электронной программируемой модульной АКИП-1301:

Нагрузка электронная программируемая модульная АКИП-1301:

  • Ток до 30 А;
  • Напряжение до 60 В;
  • Мощность до 150 Вт;
  • Интерфейс RS-232, опционально: дистанционное управление по интерфейсу КОП (используется только один адрес);
  • Одновременная индикация I/ U/ P (4,5 разр.);
  • 4-х проводная схема подключения;
  • Режимы работы: Постоянный ток/ Постоянное напряжение и Постоянное сопротивление;
  • Установка ограничения по мощности;
  • Динамический режим работы;
  • Для работы требуется шасси 3300С или 3302С;
  • Масса 3,5 кг.

Благодаря наличию 2-х базовых шасси 3300С и 3302С имеется возможность набора требуемого сочетания нагрузочной мощности и числа измерительных каналов (установкой от 1 до 4-х сменных модулей).

Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме).

Технические характеристики нагрузки электронной программируемой модульной АКИП-1301:

Параметр Значение
ВХОДНЫЕ ПАРАМЕТРЫ
Напряжение на нагрузке 60 В
Ток в нагрузке 30 А
Потребляемая мощность 150 Вт
РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
Диапазон установки 0...60 В
Погрешность установки ±(0,1%*Uуст+0,1%*Uконечн)
Дискретность установки 0,016 В
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
Диапазон установки (Ом) 0,1067...2
2...7500
Погрешность установки ±(0,2%*Rуст+0,1%*Rконечн)
Дискретность установки 0,533 мОм
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки 0...3 / 30 А
Погрешность установки ±(0,2%*Iуст+0,2%*Iконечн)
Дискретность установки 0,8 / 8 мА
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон периода переключения нагрузки 50 мкс...10 с
Дискретность установки 10 мкс/ 1 мс
Диапазон скорости (изменения силы тока) 2-125 мА/мкс (20 мА-1,25 А/мкс)
Погрешность ±5% при времени 10 мкс
РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
Диапазон установки 150 Вт
Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
Дискретность установки 0,04 Вт
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
Диапазон (разрешение) 0…15 В / 60В (0,001 / 0,002В)
Погрешность измерения ±(0,05%*Uизм+0,05%*Uконечн)
ИЗМЕРЕНИЕ ТОКА
Диапазон (разрешение) 0...3 / 30 А (1 мА /10 мА)
Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн)
ОБЩИЕ ДАННЫЕ
Интерфейс шасси RS-232 (КОП – опция)
Габаритные размеры 108 x 143 x 405 мм
Масса 3,5 кг


Комплект поставки АКИП-1301
1.Нагрузка электронная программируемая модульная АКИП-1301 - 1
2.Руководство по эксплуатации - 1
